基于TMP与VEG的实时文字粒子消融效果

概述

产品现有一需求，要运行时更改文字且添加消融与粒子消散。
虽然不算很复杂，还是记录一下。

想了下从TMP文字的SDF图来着手应该是比较不错的方案。

TMP消融Shader

这里先看下TMP的原始shader，就是采样SDF图，再根据是否要轮廓、阴影等效果加上对应的代码。
那就很简单了，采样个噪声图，根据时间clip一下，再取个宽度，step后给个颜色就完事了。
这就简单贴一下

float noise = tex2D(_NoiseTex, input.atlas *  100).a;

float w = noise - _BleedCompensation;

clip(w);

float isEdge = step(w - _Width, 0);

         ......

         faceColor += isEdge * _OutlineColor;

faceColor.a = saturate(faceColor.a);

一开始忘了去限制alpha，导致溢出

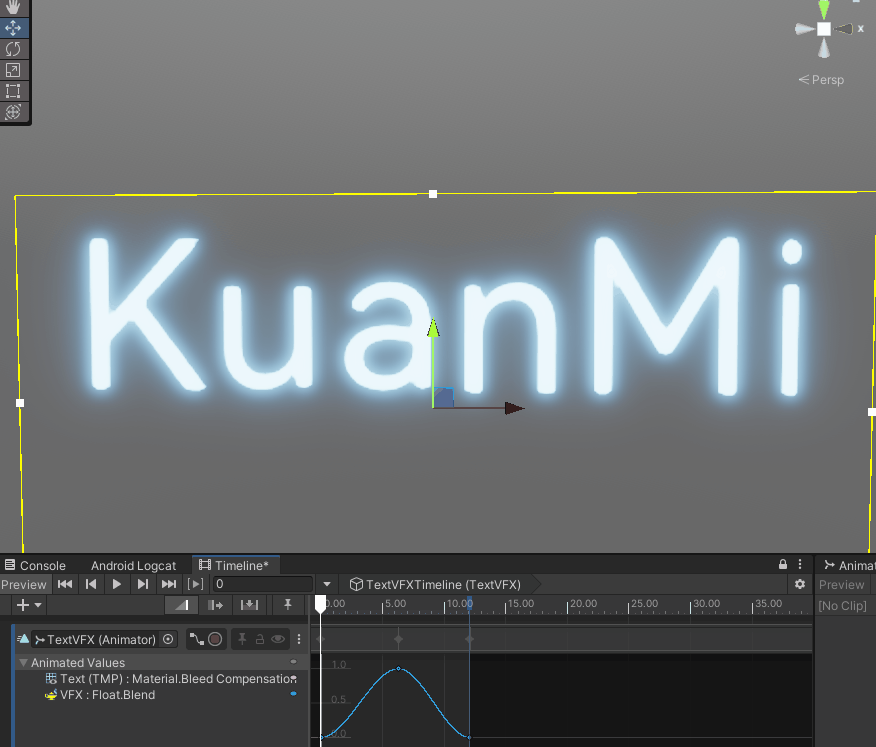

TMP文字消融

粒子

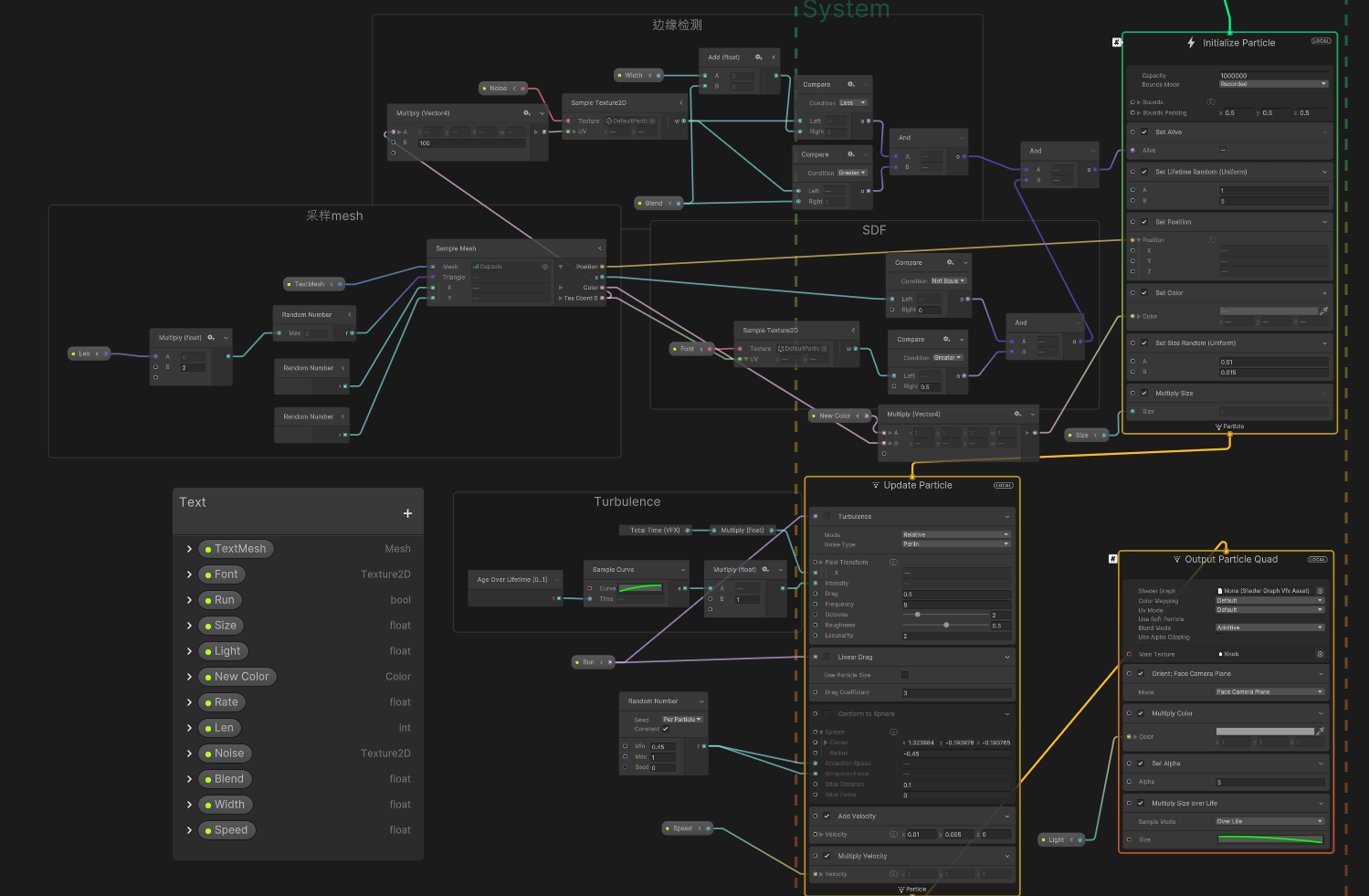

粒子用的是VEG，大体思路是

• 用脚本把TMP的mesh和字体SDF贴图传进去
• 用表面模式去随机采样，拿到位置和UV以及颜色。
• UV就可以直接采样SDF了，然后小于指定参数的粒子就消灭掉

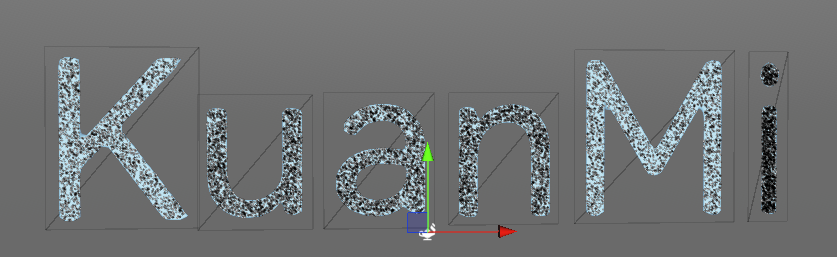

到这里粒子就是生成在文字上的了。

然后是消融

• 传入同样一张噪声图，一样的参数去把边缘取出来。非边缘部分的粒子同样就直接消灭
• 然后放出来一些参数去配置大小和颜色。
• 最后随便给个Turbulence和速度就完活了

要根据当前文字数量可以动态调整要生成的粒子数量，避免浪费。

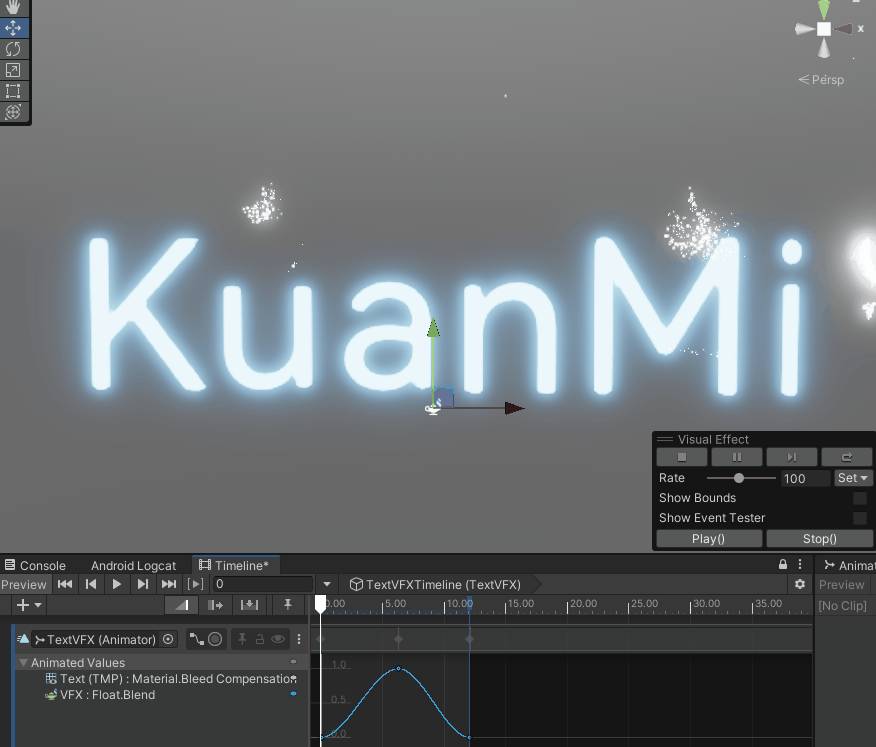

最后用Timeline去统一配置下动画就完工。

VFXBinderBase

为了以后方便使用，参照VFXBinderBase的写法，写个VFXTMPBinder来自动绑定TMP的Mesh

using TMPro;
using UnityEngine;
using UnityEngine.VFX;
using UnityEngine.VFX.Utility;

namespace DefaultNamespace
{
    [VFXBinder("GameObject/TextMeshPro")]
    public class VFXTMPBinder : VFXBinderBase
    {

        public TextMeshPro Target;

        public string Property { get { return (string)m_Property; } set { m_Property = value; } }


        [VFXPropertyBinding( "UnityEngine.Mesh") ,SerializeField]
        protected ExposedProperty m_Property = "mesh";


        public override bool IsValid(VisualEffect component)
        {
            return Target != null && component.HasMesh(m_Property);
        }

        public override void UpdateBinding(VisualEffect component)
        {
            component.SetMesh(m_Property, Target.mesh);
        }


        public override string ToString()
        {
            return string.Format("Mesh : '{0}' -> {1}", m_Property, Target == null ? "(null)" : Target.name);
        }
    }
}

优化

这里有个小问题就是比较小的字的网格也比较小，但随机取样没有考虑这一点，所以导致每个字上的粒子数量密度不均匀。

解决的办法就是去改TMP源码，写网格的时候比如在UV里在加上当前网格的大小，然后粒子采样时用这个参数去过滤掉多出来的粒子就可以了。
